熱門精品專業模塊一：打造基本墻體

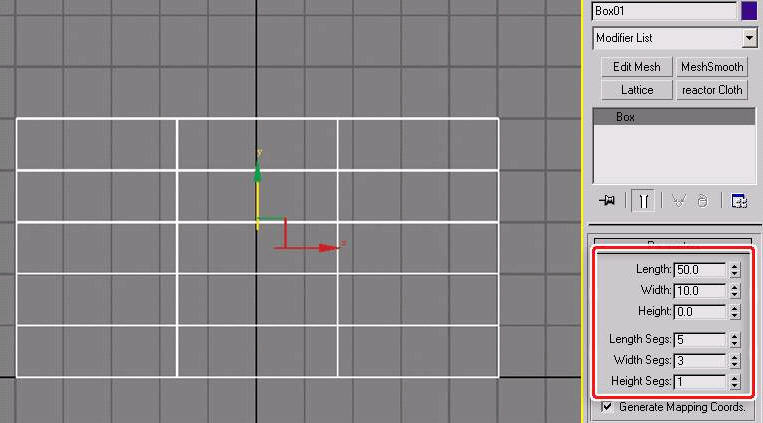

(1) 首先在Create（創建）面板Standard Primitives（標準幾何體）中選擇Box（長方體）物體，然后在Front（前）視圖建立出Box（長方體）物體，Box（長方體）物體的Length（長）為50，Width（寬）為100，Height（高）為0，內部Length Segs（長度段數）為5，Width Segs（寬度段數）為3，Height Segs（高度段數）為1，如圖4-1。
圖4-1
(2) 在Modify（修改）面板Box（長方體）物體命令上單擊鼠標的右鍵，然后在彈出的快捷菜單中選擇Convert to（轉換為）＞Convert to Editable Poly（轉換為編輯多邊形）命令，將長方體轉化成Edit Poly的編輯模式，如圖4-2。
圖4-2

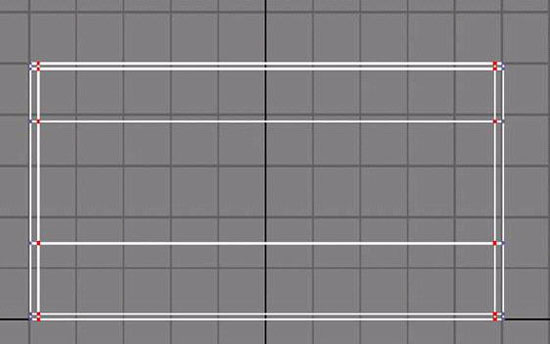

(3) 在Edit Poly （編輯多邊形）命令中選擇Vertex（點）編輯模式，選擇中間部分的兩排點，用縮放工具將兩排的點向兩邊縮放，目的是為了以后加入Mesh Smooth（網格光滑）命令讓邊緣看起來棱角方一些，如圖4-3。
圖4-3

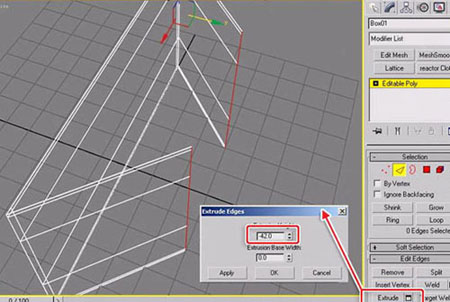

(4) 回到Perspective（透視）圖中，選擇邊緣的兩組線，點擊Edit Poly （編輯多邊形）命令中的Extrude（擠壓）命令，得到了兩組新的面。Extrude（擠壓）命令Extrusion Height（擠出高度）的具體數值是-42，如圖4-4。
圖4-4

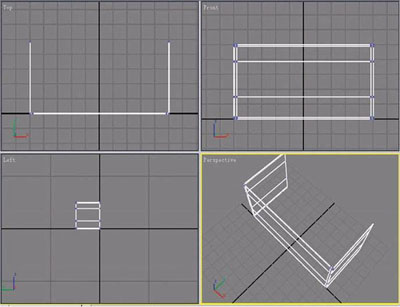

(5) 選擇Edit Poly（編輯多邊形）命令中的Vertex（點），把剛Extrude（擠壓）的兩組新面做位置上的調整，調整的和初始創建面成90度角。一個簡單的三面墻體就制作出來了，如圖4-5所示。
圖4-5

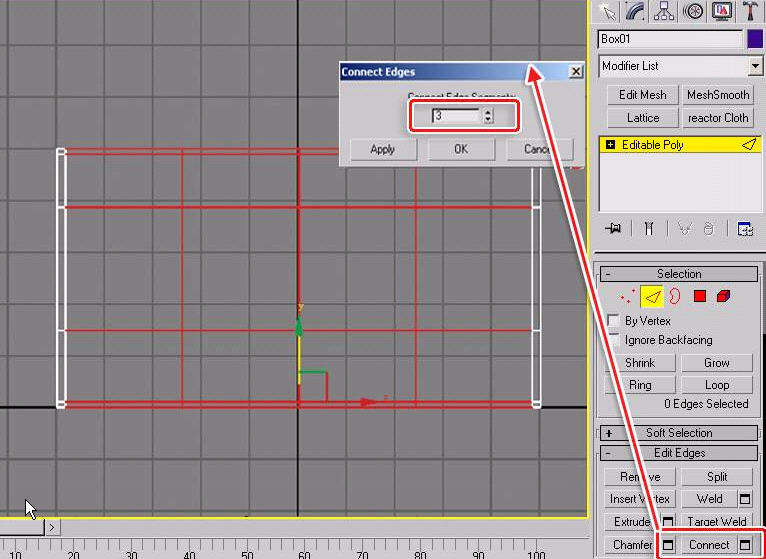

(6) 選擇前面的橫線，用Connect（連接）命令加入3條線。Connect（連接）命令主要用于創建新的邊，如圖4-6所示。
