熱門精品專業我們常用的輸出格式是TIFF不壓縮格式，但AutoCAD中默認的打印輸出設置中沒有TIFF不壓縮格式，需要我們另行添加。

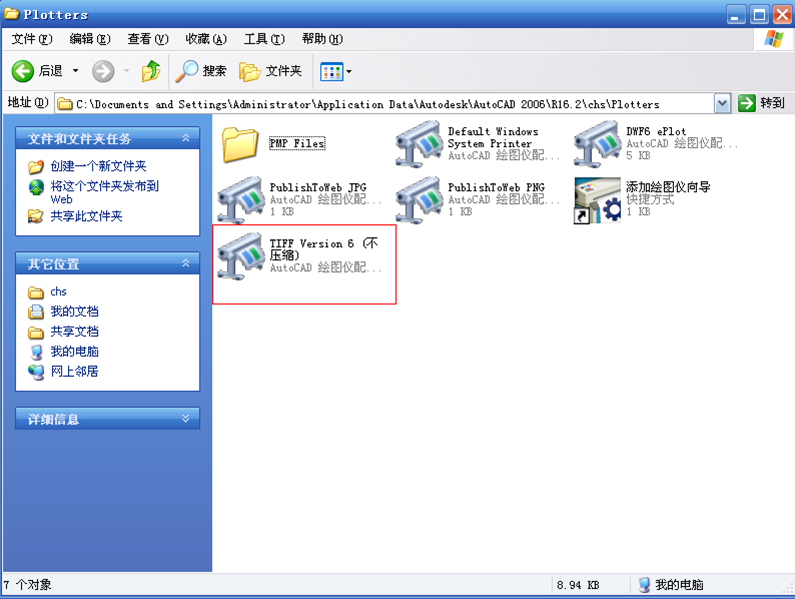

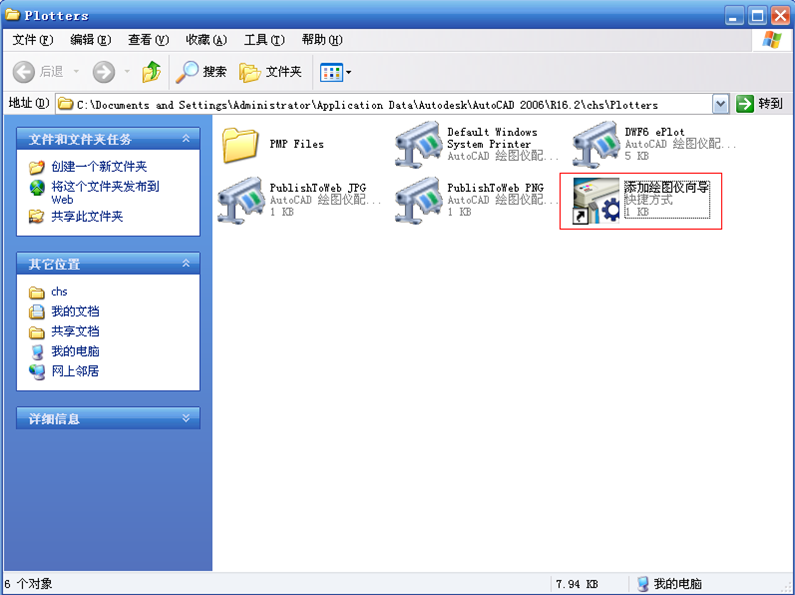

一、我們通過“文件”——“繪圖儀管理器”命令彈出Plotters窗口。如圖01所示。
圖 01

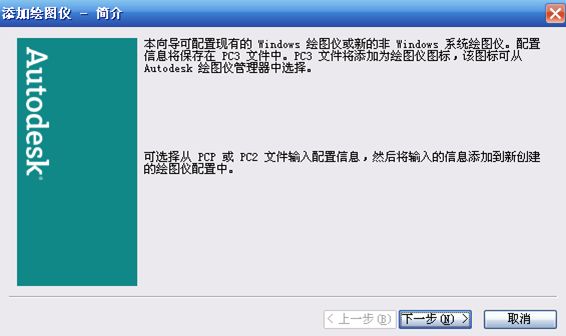

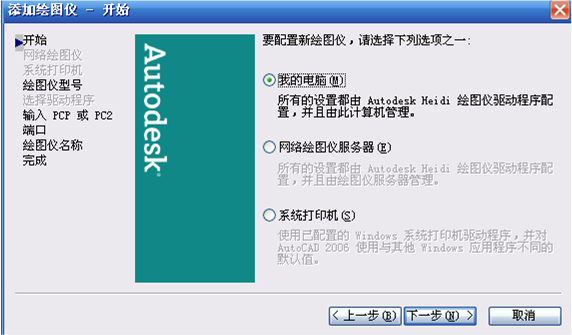

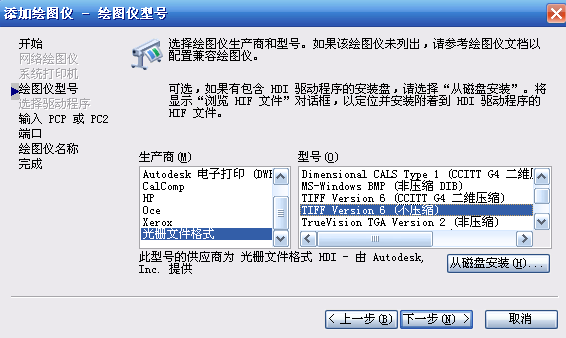

二、雙擊添加繪圖儀向?qū)В鶕?jù)向?qū)нM(jìn)行選擇，在繪圖儀型號的選擇中要注意“生產商”選擇“光柵文件格式”，“型號”選擇“TIFF Version 6 (不壓縮)”。執行下一步直到完成，就完成了TIFF Version 6 (不壓縮)格式虛擬打印機的添加。如圖02～圖06所示。
圖 02
圖 03
圖 04
圖 05
圖 06

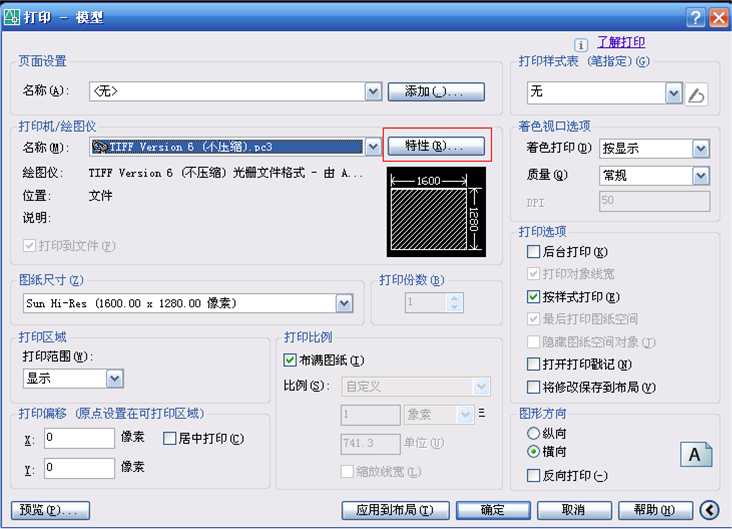

三、通過文件——打印（Ctrl+P），彈出“打印”對話框，我們進行如下設置，選擇打印機名稱為TIFF Version 6 (不壓縮).pc3。如圖07所示
圖 07

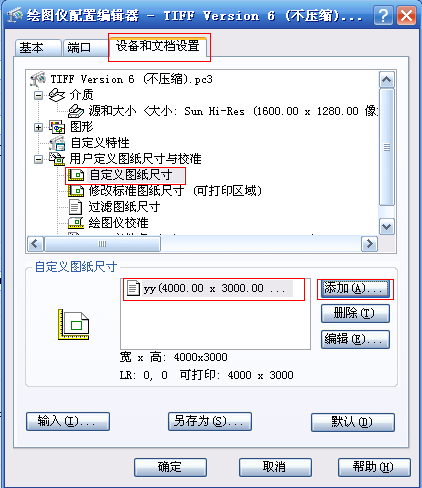

四、選擇“打印”對話框的“特性”按鈕彈出“繪圖儀配置編輯器”對話框，在“設備和文檔設置”選項卡中選擇“自定義圖紙尺寸”，添加常用的4000*3000像素的打印尺寸。如圖08所示
圖 08

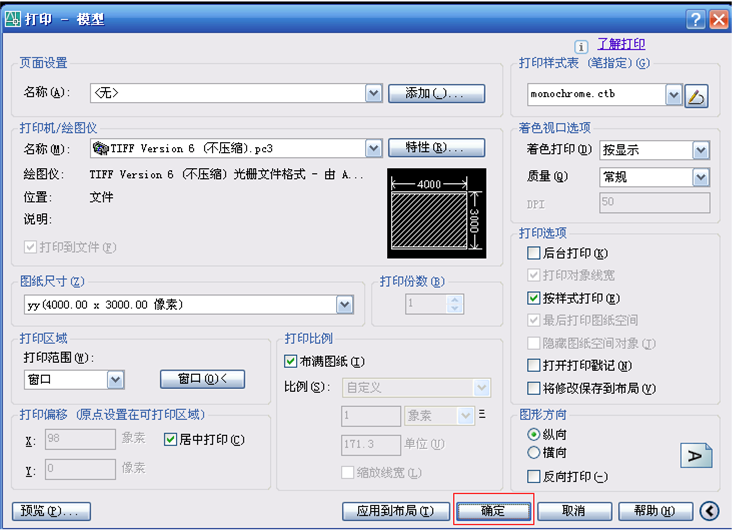

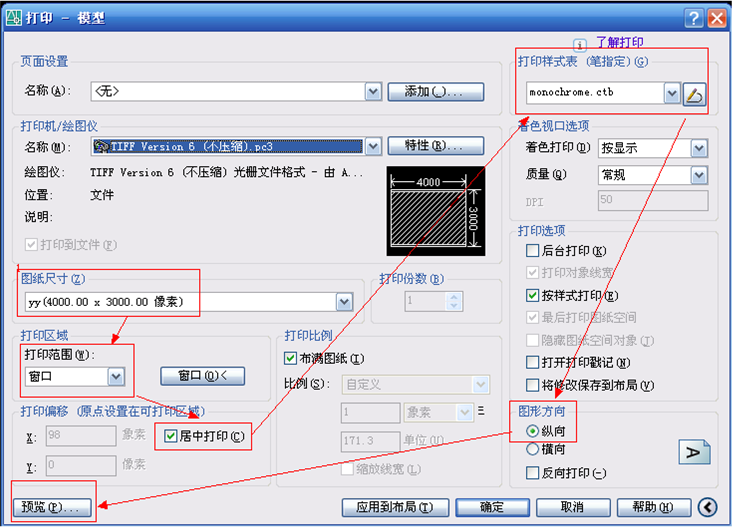

五、接下來我們設置圖紙尺寸為我們剛才定義的4000*3000像素，打印范圍選擇為窗口，打印偏移設置為居中打印，打印樣式表設置為monochrome.ctb，圖形方向?yàn)榭v向，接下來進行預覽。如圖09所示
圖 09

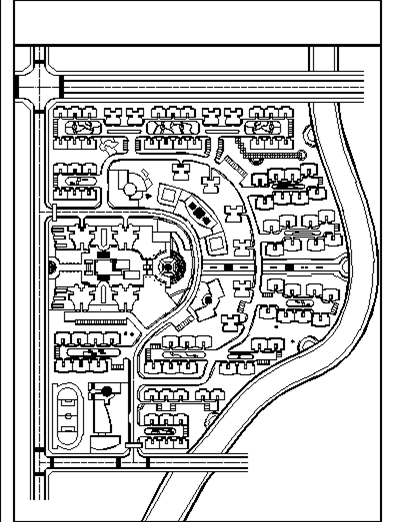

六、預覽到的是整體圖框?qū)�，確認無誤后在“打印”窗口中點擊“確定”進行打印輸出整體圖框?qū)?/span>.TIF。接下來關閉整體圖框?qū)�，打開文字說明層，在同樣的設置中進行預覽打印文字說明層.TIF。如圖10～圖13所示。至此打印輸出完成。
圖 10
圖 11
圖 12
圖 13
