WINDOWS平臺中的DHCP的應用

DHCP在現實工作和生活中得到廣泛應用，具體用現實案例詳盡分析，以便大家能掌握DHCP使用方法。如下：

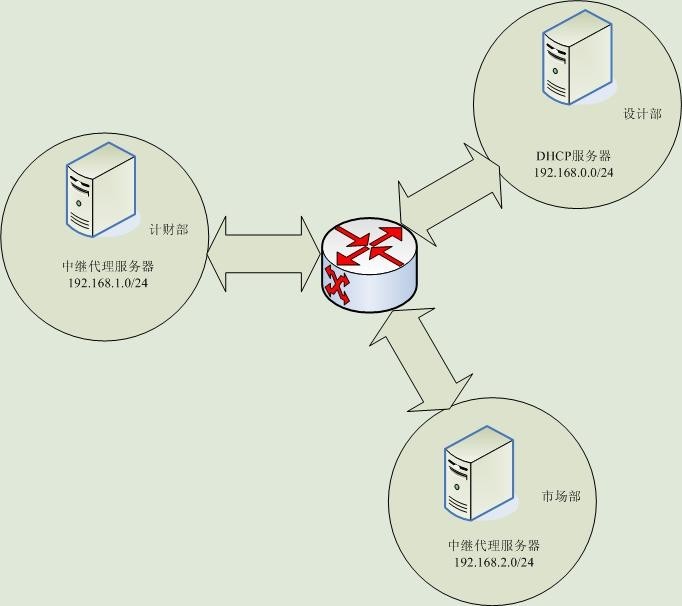

一、實驗拓樸圖

二、實驗要求

某企業需要配置一臺DHCP服務器，滿足為企業內部客戶端分配IP地址的需求。該企業的網絡拓?fù)淙鐖D所示，企業中所有客戶端全部使用Windows XP，其中設計部計算機位于192.168.0.0/24網段，計劃財務部計算機位于192.168.1.0/24網段，市場部計算機位于192.168.2.0/24。企業使用的DHCP服務器（FQDN為dhcp.daoshi.com,IP地址為192.168.0.9)及兩臺作為中繼代理的服務器（FQDN為dr1.daoshi.cm、dr2.daoshi.com，IP地址為192.168.1.9、192.168.2.9），均已安裝windows server 2003系統。企業對DHCP服務器的要求如下。
1、  為設計部、市場部、計劃財務部客戶端分配IP地址、子網掩碼、默認網關及DNS后綴（daoshi.com）；
2、  設計部可用IP地址為192.168.0.20~192.168.0.100和192.168.0.120~192.168.0.250,計劃財務部可用IP地址為192.168.1.20~192.168.1.250，市場部可用IP地址為192.168.2.20~192.168.2.250；
3、  設計部及計劃財務部客戶端DNS服務器IP地址設置為192.168.1.3及192.168.1.4，市場部客戶端DNS服務器IP地址設置為192.168.1.5；
4、  希望市場部客戶端mk-pc1.daoshi.com(網絡接口MAC地址為00:11:22:33:44:55)的IP地址為192.168.2.158,mk-pc2.daoshi.com(網絡接口MAC地址為AA:BB:CC:DD:EE:FF)的IP地址為192.168.2.168。

三、實驗步驟

1、由于是在虛擬環境中，根據拓樸圖具體規劃為DHCP-橋接（設計部）、路由-3塊網卡、計財部-vmnet1(中繼代理)、市場部-nat8(中繼代理)、還有計財部的客戶端（vmnet1）和市場部的客戶端（nat8）;首先要做的是DHCP配置

2、 光驅放入2003ISO鏡像，在添加刪除程序的組件中的網絡服務的詳細信息中，勾選DHCP，確定，一直單擊下一步即可安裝成功，這里省略。

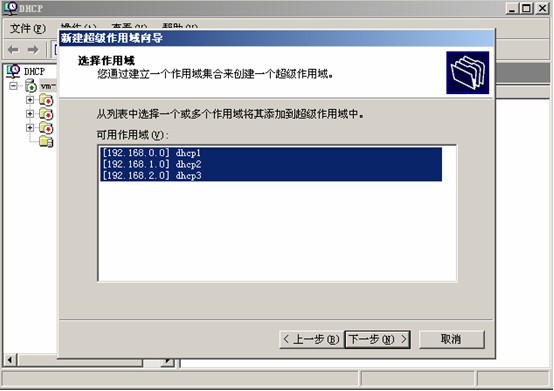

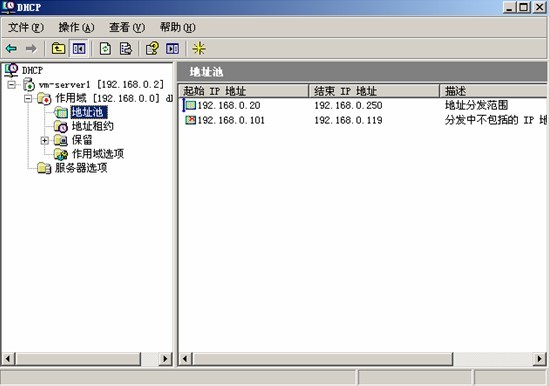

  3、上圖為新建192.168.0.0/24網段作用域和地址池以及排除地址，以此類推，做好另外兩個網段的作用域，建好之后，再新建超級作用域，把三個網段統一起來，然后激活。

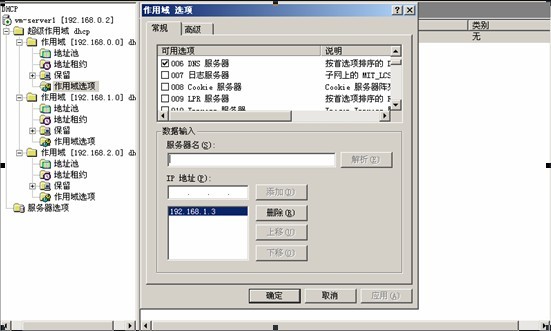

 4、上圖為配置作用域選項，其中路由器為網關地址，DNS為要求的配置，其它網段以此類推。

5、上圖為在192.168.2.0/24網段新建保留地址。配好之后DHCP告以段落，接下來是配置路由和遠程訪問服務器

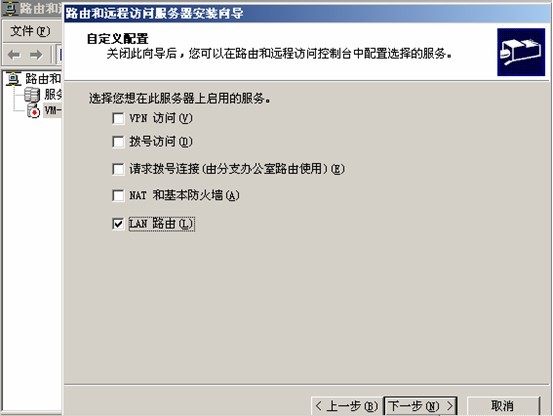

  7、單擊下一步，選擇自定義配置，再選擇LAN路由,再下一步，完成。

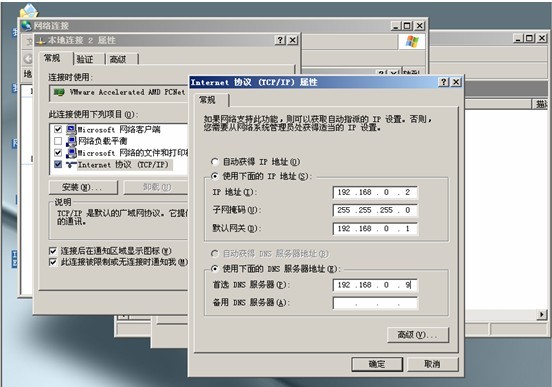

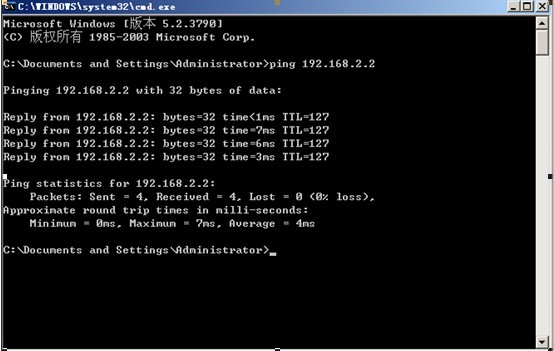

  8、   注意三塊網卡也要配置，分別對應三個網段為192.168.0.1,192.168.1.1,192.168.2.1，接下來是中繼代理的配置，和路由一樣，首先配置本地IP地址，再互相Ping一下三者之間的IP地址是否可以拼通。

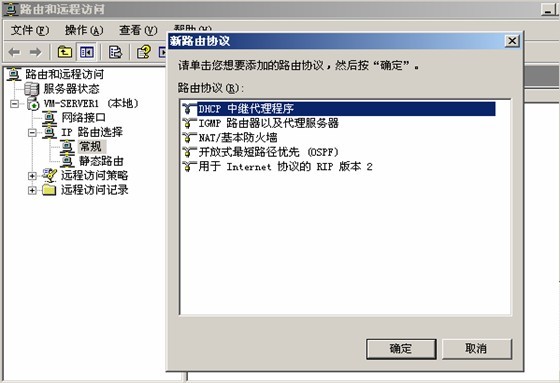

     9、  再啟用路由和遠程訪問服務，再在IP路由選擇中右擊常規，選擇新增路由協議，選擇DHCP中繼代理程序，確定后再在剛添加好的DHCP中繼代理程序右擊選擇新增接口，選擇本地連接2（該網卡偵聽客戶端的請求），設置好之后，右擊DHCP中繼代理程序選擇屬性，添加服務器地址。

        這樣中繼代理就配置好了，另一個也是如此，接下來是客戶端來自動獲取以驗證實驗的成功與否，我們以計財部的客戶端（vmnet1）驗證。

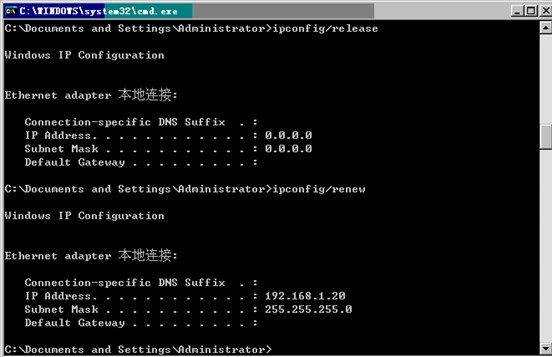

      如上圖所示，實驗成功獲得來自本網段的地址為該網段的第一個IP，實驗成功。
